필릿 및 맞대기 용접 기호 완벽 해독: 용접 사이즈(다리길이), 길이, 피치 읽는 법

"이 포스팅은 쿠팡 파트너스 활동의 일환으로,이에 따른 일정액의 수수료를 제공받습니다."

---

용접 도면에서 기본 기호(삼각형, V형 등)의 위치를 파악했다면, 그다음으로 반드시 넘어야 할 산이 바로 기호 주변에 표시된 수많은 숫자(치수)를 정확히 해독하는 일입니다. 기호 좌측과 우측, 괄호 속 숫자가 무엇을 의미하는지 모르면 용접부를 과도하게 크게 만들어 모재 열변형을 유발하거나, 반대로 치수가 부족해 구조적 파손을 일으키는 중대한 오차를 범하게 됩니다.

특히 가장 흔히 쓰이는 필릿(Fillet) 용접과 맞대기(Groove) 용접은 치수가 배치되는 규칙이 철저히 표준화되어 있습니다. 오늘 포스팅에서는 AWS(미국용접학회) 및 KS 규격을 기준으로 용접 사이즈(다리길이/목두께), 용접 길이, 피치(간격)의 배치 위치와 단속 용접 표기법을 완전히 마스터할 수 있도록 실무 중심으로 정리해 드리겠습니다.

---

1. 용접 기호 수치 배치 표준 규칙 한눈에 보기

기본 참조선 상에서 숫자가 어디에 위치하느냐에 따라 의미하는 데이터가 완전히 달라집니다.

숫자 배치 위치	표시되는 용접 정보	대표 예시 (기호 형태)	해독 및 판독법
기호 '왼쪽' (Left)	용접 사이즈 (Size)	6 △ 또는 (5) ∨	필릿: 다리길이 6mm 맞대기: 유효 목두께(Deep) 5mm
기호 '오른쪽' (Right)	용접 길이 (Length)	△ 50	끊어 치는 1회 용접 길이가 50mm임
오른쪽 하이픈 뒤 (-)	용접 피치 (Pitch, 간격)	△ 50-150	용접 길이 50mm, 피치(중심간 거리) 150mm
기호 안쪽 / 괄호	홈 각도 및 루트 간격	60° / 2	베벨 홈 각도 60도, 루트 틈새 2mm

2. 필릿 용접(Fillet Weld) 치수 해독법





필릿 용접 기호(직각삼각형)에서 수치는 접합부의 두께와 용접 범위를 규정합니다.

1) 용접 사이즈: 다리길이(Leg Size, S)

• 기호 위치: 삼각형 기호의 **왼쪽**에 표기됩니다.
• 해독예: 6 △ → 다리길이(Z 또는 S)가 6mm인 필릿 용접을 수행하라는 뜻입니다.
• 부등각 필릿 용접 (Unequal Legs): 두 다리의 길이가 다를 경우 괄호를 사용하여 (6 x 9) △와 같이 표기하며, 모재 부위별 치수는 상세도(Detail Drawing)를 참조합니다.

2) 연속 용접 vs 단속 용접(Intermittent Weld)

용접 기호 우측에 아무 숫자가 없으면 모재의 처음부터 끝까지 연속 용접(Continuous Weld)하라는 의미입니다. 반면 우측에 숫자가 붙으면 일정 간격으로 끊어 치는 단속 용접입니다.

기호 표기 표준: S L - P (사이즈 길이 - 피치)

• L (Length): 1회당 용접해 나가는 **구간의 길이**
• P (Pitch): 용접 구간의 **중심에서 다음 용접 구간 중심까지의 거리** (빈 공간의 길이가 아님에 주의!)
• 실제 순수 빈 간격 계산법: 실제 띄우는 거리 = 피치(P) - 길이(L)

3) 병렬 단속 vs 지그재그(지그재그) 단속 용접

양면 단속 필릿 용접 시 참조선 위와 아래의 삼각형 위치에 따라 배치 방식이 달라집니다.

• 병렬 단속 용접 (Chain Intermittent): 참조선 위/아래 삼각형이 **서로 대칭으로 마주 보고** 배치됨. 양쪽 면의 용접 부위가 동일한 위치에 늘어섭니다.

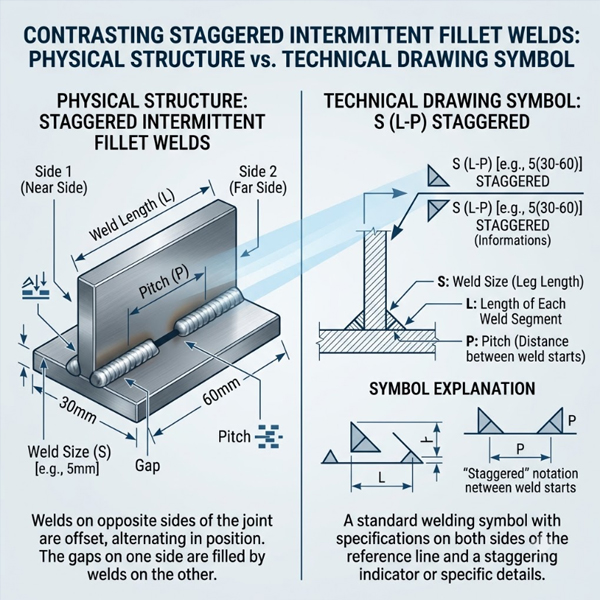

• 지그재그 단속 용접 (Staggered Intermittent): 참조선 위/아래 삼각형이 **서로 어긋나게** 배치됨. 한쪽 용접부의 중간 맞은편 위치에 반대쪽 용접부가 오도록 지그재그로 용접합니다.

3. 맞대기 용접(Groove Weld) 치수 해독법

맞대기 용접에서는 부재를 얼마나 깎아내고(홈 가공) 얼마만큼 메워야 하는지 나타내는 수치가 핵심입니다.

치수 요소	기호 표시 위치 및 형태	의미 및 현장 작업 적용
홈 깊이 (S) & 유효 목두께 (E)	기호 좌측 S (E) ∨ 형태	S는 가공할 베벨 깊이, (E)는 실제 용입되어야 하는 유효 목두께. 예: 8 (10) V는 8mm 깎고 용입은 10mm까지 확보.
루트 간격 (Root Opening, R)	Groove 기호 내부 중앙	두 모재를 맞대었을 때 띄워야 하는 뿌리 틈새 거리는(mm).
홈 각도 (Groove Angle, α)	Groove 기호 상단/바깥쪽	모재 가공 시 깎아내는 전체 포함 각도(도, °). (예: 60°)

4. 실전 도면 해독 예시 및 계산 연습





실제 현장 도면에 자주 등장하는 혼합 기호를 단계별로 풀어보겠습니다.

📌 실전 도면 기호 예시: 6 △ 50-150 (참조선 아래 배치)

1. 위치 판독: 기호가 참조선 아래에 있으므로 화살표가 가리키는 면(화살표측)을 용접.
2. 용접 형태 및 사이즈: 직각삼각형(필릿) 왼쪽 수치 6 → 다리길이 6mm 필릿 용접.
3. 용접 구간 및 피치: 우측 수치 50-150 → 1회 용접 길이는 50mm, 용접 **중심 간 간격(피치)은 150mm**.
4. 현장 적용 계산: 실제 용접과 용접 사이의 **아무것도 칠하지 않는 띄움 간격**은 150mm - 50mm = 100mm. 즉, 50mm 용접하고 100mm 비우는 과정을 반복합니다.

5. 자주 묻는 질문 (FAQ)

Q1. 용접 치수에서 피치(P) 150mm가 용접부 사이의 빈 공간 거리인가요?

A1. 절대 아닙니다! 가장 많이 하는 실수 중 하나입니다. 피치(Pitch)는 용접 마디의 **중심에서 다음 용접 마디 중심까지의 거리**입니다. 따라서 순수하게 비어있는 공간의 거리는 '피치(P) minus 용접길이(L)'로 계산해야 합니다.

Q2. 도면 기호에 용접 길이(L) 숫자가 완전히 생략되어 있으면 어떻게 용접해야 하나요?

A2. 우측에 길이 수치가 생략되어 있다면, 해당 모재 접합부의 **시작점부터 끝점까지 끊이지 않고 전체를 용접하는 '연속 용접(Continuous Welding)'**을 의미합니다.

Q3. 필릿 용접 사이즈 표기 시 다리길이(Leg Size)와 목두께(Throat Thickness) 중 무엇 기준인가요?

A3. AWS 및 한국(KS) 규격에서는 특별한 명시가 없는 한 필릿 용접 삼각형 좌측 수치는 다리길이(Leg Size, S)를 표준으로 나타냅니다. 다만 유럽(ISO) 규격 도면에서는 숫자 앞에 'a'(목두께) 또는 'z'(다리길이)를 붙여 구분하기도 합니다.

---

📌 오늘의 3줄 요약

1. 용접 기호 좌측 수치는 용접 사이즈(다리길이/목두께), 우측 수치는 용접 길이와 피치를 나타냅니다.
2. 단속 용접 L - P 표기에서 피치(P)는 중심간 거리이므로 실제 띄우는 공간은 P - L로 계산합니다.
3. 맞대기 용접 기호 내부 수치는 베벨 각도와 루트 간격(뿌리 틈새) 정보를 담고 있습니다.

수치 해독 능력을 갖추면 도면대로 정밀하고 하자 없는 고급 용접을 완성할 수 있습니다! 포스팅이 유익하셨다면 공감과 댓글, 이웃 추가 부탁드립니다. 해독하기 까다로운 용접 수치가 있다면 댓글로 질문 남겨주세요!
